Sohlschalen

Trapezrinne aus Beton

Die Trapezrinne aus Beton wird als offenes Entwässerungssystem in Einschnittbereichen (z.B. an Dämmen) eingesetzt. Die Schussrinne erfordert einen Unterbau aus Magerbeton (C12/15), damit ein Unterspülen vermieden wird. Beim Verlegen ist auf eine sorgfältige Einhaltung des Gefälles zu achten.

    • Sohlschale nach BGB-RinGB
    • Unbewehrtes, nicht befahrbares Bauteil
    • Klassische Betonoberfläche

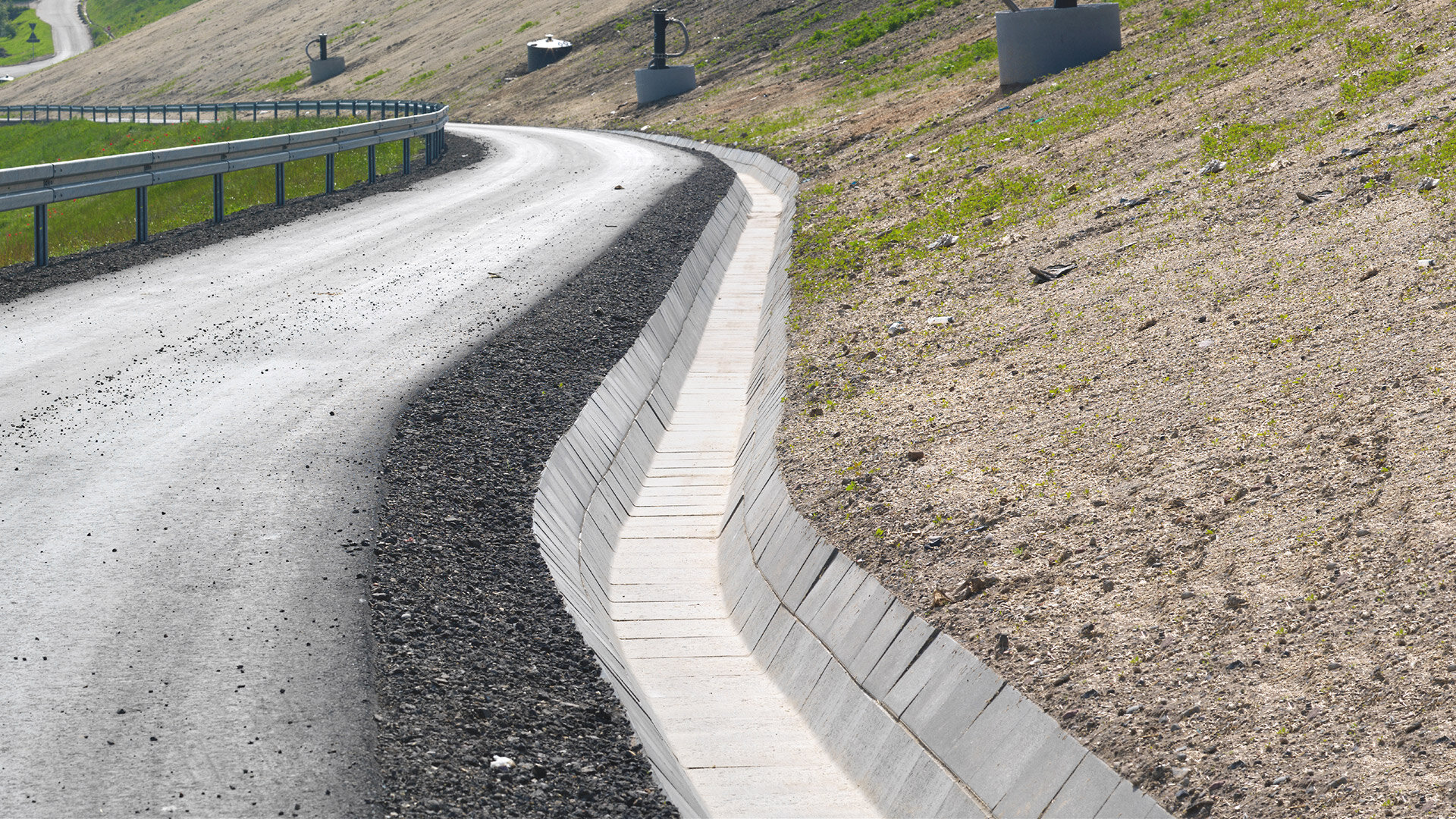

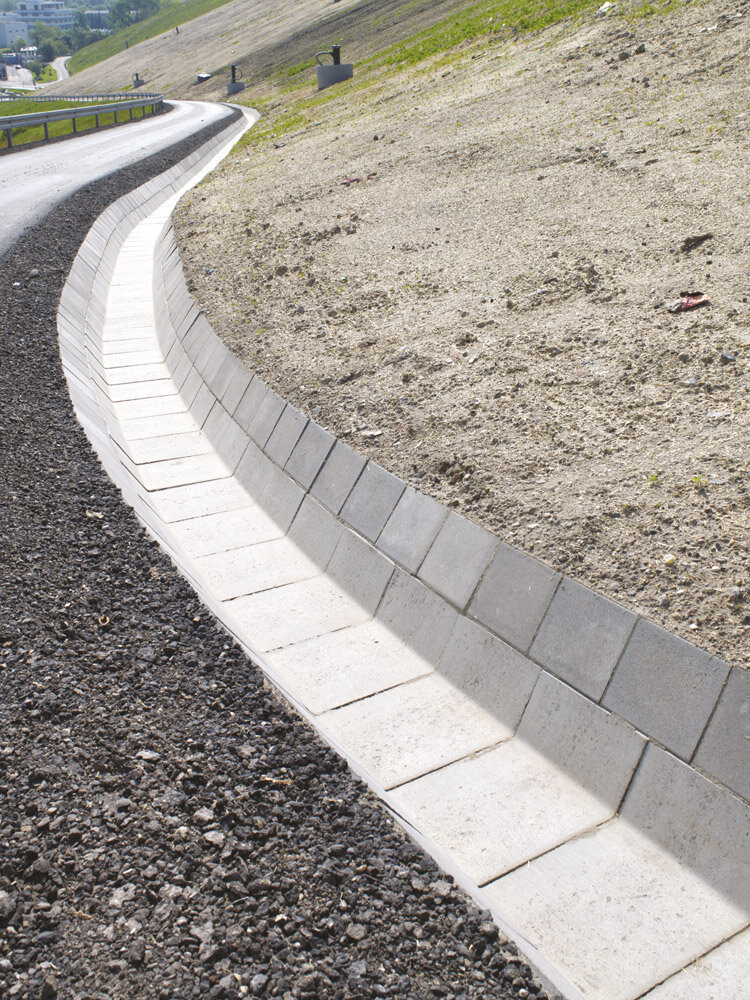

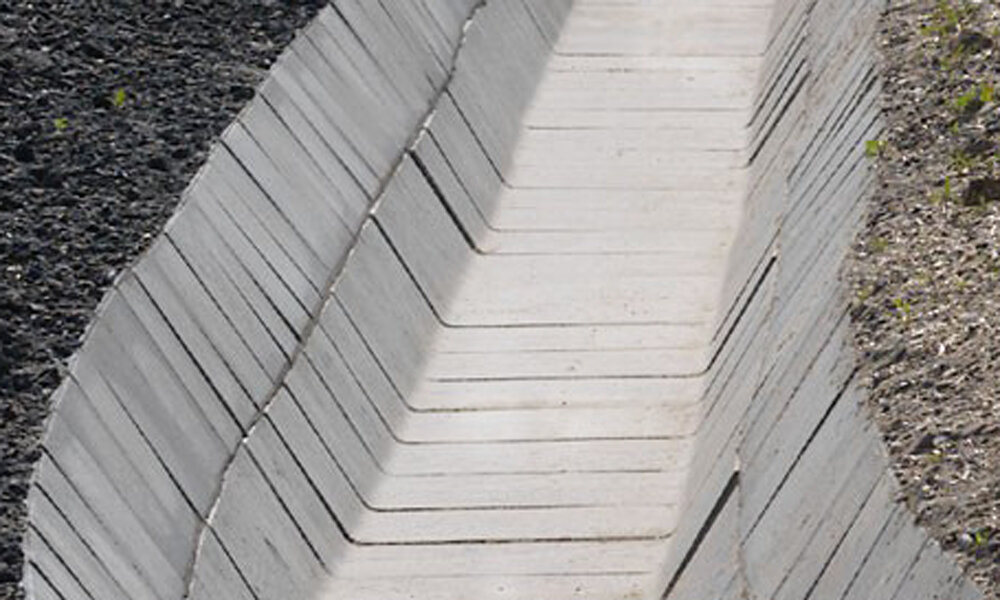

    Impressionen

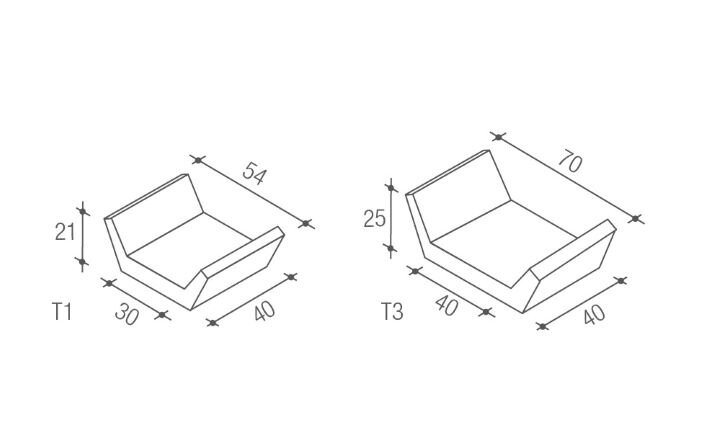

    Formatübersicht

    Typ

    Länge x Breite x Höhe

    [cm]

    Durchflussbreite

    unten [cm]

    Durchflussbreite

    oben [cm]

    Durchflusshöhe

    [cm]

    Durchflussfläche

    (lichter Raum) [m²]

    T1

    40 x 36-54 x 21

    30 47 13 0,050

    T3

    40 x 50-70 x 25

    40 62 17 0,087

    Farben und Oberflächen

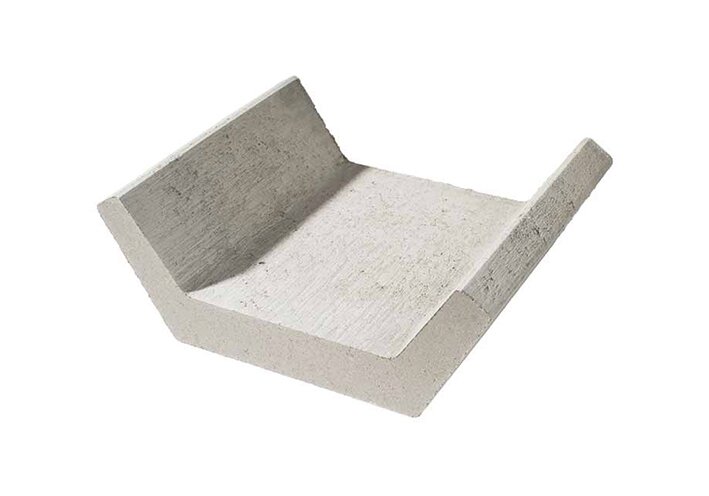

    Oberfläche: Cassero (Klassisch) | Farbe: steingrau

    Objektbezogen Mögliche Oberflächen

    Cassero

    Betonoberfläche, klassisch
